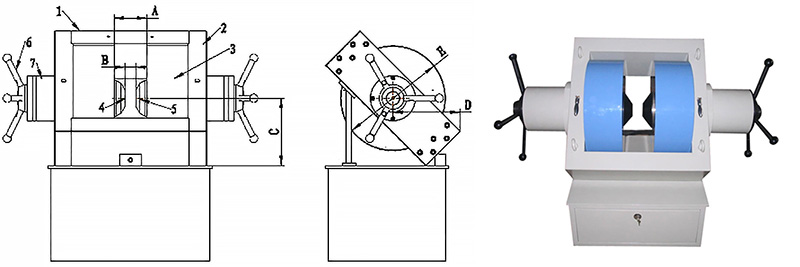

外形尺寸：
|
DXSB Electromagnet Series Main Dimension
DXSB电磁铁主要外形尺寸
|
|||||||
|
Model
型号
|
Pole Diameter
极柱直径
|
A | B | C | D | E |
Weight
重量
|
| (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (Kg) | |
| DXSB-50 | 50 | 80/Custom | 0~80 | 130 | 130 | 200 | 40 |
| DXSB-80 | 80 | 100/Custom | 0~100 | 175 | 175 | 280 | 135 |
| DXSB-100 | 100 | 120/Custom | 0~120 | 200 | 200 | 300 | 200 |
| DXSB-130 | 130 | 120/Custom | 0~120 | 240 | 240 | 380 | 430 |
| DXSB-175 | 175 | 120/Custom | 0~120 | 310 | 310 | 500 | 630 |
| DXSB-200 | 200 | 120Custom | 0~120 | 320 | 320 | 550 | 930 |
| DXSB-220 | 220 | 120/Custom | 0~120 | 330 | 330 | 600 | 1060 |
| DXSB-250 | 250 | 120/Custom | 0~120 | 350 | 350 | 670 | 1920 |
| DXSB-280 | 280 | 150/Custom | 0~150 | 380 | 380 | 720 | 2570 |
| DXSB-300 | 300 | 150/Custom | 0~150 | 400 | 400 | 740 | 3580 |
| DXSB-380 | 380 | 200/Custom | 0~150 | 440 | 440 | 850 | 6800 |
技术参数：
|
DXSB Double Yoke Double-tuned Air Gap Alterable Electromagnet
DXSB双轭双调可变气隙电磁铁
|
||||||
|
Model
型号
|
Pole Diameter
极柱直径
(mm)
|
Air Gap Range
气隙可调范围
(mm)
|
Pole Face
极面直径
(mm)
|
Air Gap
气隙
(mm)
|
Maxium Magnetic Field
标准极头磁场(T)
|
Power
功率
|
|
DXSB-50
|
Φ50
|
0-80
|
Φ50
|
10
|
1.0
|
0.3KW
|
|
DXSB-80
|
Φ80
|
0-80
|
Φ80
|
20
|
0.9
|
0.6KW
|
|
DXSB-100
|
Φ100
|
0-100
|
Φ60
|
10
|
2.0
|
2.0KW
|
|
Φ100
|
10
|
1.5
|
||||
|
DXSB-130
|
Φ130
|
0-120
|
Φ60
|
10
|
2.5
|
3.8KW
|
|
Φ100
|
30
|
1.2
|
||||
|
DXSB-175
|
Φ175
|
0-120
|
Φ80
|
10
|
2.4
|
6.5KW
|
|
Φ100
|
30
|
1.8
|
||||
|
DXSB-200
|
Φ200
|
0-140
|
Φ80
|
10
|
2.6
|
10.0KW
|
|
Φ120
|
30
|
1.9
|
||||
|
DXSB-250
|
Φ250
|
0-140
|
Φ120
|
25
|
2.3
|
12.0KW
|
|
DXSB-280
|
Φ280
|
0-140
|
Φ120
|
25
|
2.6
|
12.0KW
|
案例展示：
|
型号 |
主要指标 |
参考图片 |
|
DXSB-100 |
1、电磁铁为双轭双调型结构，斜式45度座放，磁场方向水平于地面，极柱直径100mm，线包间距100mm，气隙可调范围为：0-100mm。 |
|
|
DXSB-80 |
1、电磁铁型号为SB-80型，电磁铁为双轭型框架结构，斜式45度角座放，磁场在水平方向，极柱直径80mm，线包间距100mm，磁场气隙双向可调范围0~100mm。 |
|
|
DXSB-250 |
1、电磁铁型号为SB-250型，电磁铁为双轭型框架结构，斜式45度角座放，磁场在水平方向，极柱直径250mm，线包间距120mm，磁场气隙双向可调范围20~120mm。 |
|
