DX-201氧化皮检测仪

DX-201氧化皮无损检测仪是公司研制的专用电厂氧化皮检测仪器,该仪器是采用专利技术设计测试探头,结合通用的磁通计。一方面可以快速有效地检测电厂锅炉不锈钢管内部氧化皮剥落堆积状况,排除不锈钢管氧化皮过多而导致爆管;另一方面还可以通过不锈钢管内部氧化皮的检测,给锅炉不锈钢管受热面的整体氧化腐蚀状态提供有效的数据支持,从而帮助实现对锅炉的安全评估。
   目前,在国内外火力发电机组中,高温过热器不锈钢管内壁蒸汽氧化所引发的氧化层剥落造成管子堵塞爆管的现象时有发生。传统采用射线拍片检查,工期长,施工难度大。奥氏体不锈钢氧化皮无损检测仪 基本原理奥氏体不锈钢是不导磁的而氧化物是导磁的原理,可利用磁信号转化为电信号。锅炉管内氧化皮无损检测仪是公司研制的专用电厂氧化皮检测仪器,该仪器是采用专利技术设计测试探头,结合通用的磁通计。一方面可以快速有效地检测电厂锅炉不锈钢管内部氧化皮剥落堆积状况,排除不锈钢管氧化皮过多而导致爆管;另一方面还可以通过不锈钢管内部氧化皮的检测,给锅炉不锈钢管受热面的整体氧化腐蚀状态提供有效的数据支持,从而帮助实现对锅炉的安全评估。
      本测量仪器适合对无磁不锈钢管内层积铁锈的测量。内部配一可充电蓄电池,测试时不需要供电电源,适合野外环境作业,一次饱和充电可使用4时间。本产品已经被:湖南湘潭发电有限责任公司、武汉大学、河南南阳鸭河口发电有限责任公司、安徽淮南平圩发电厂和长沙热电厂多家企业所采用,反映良好。

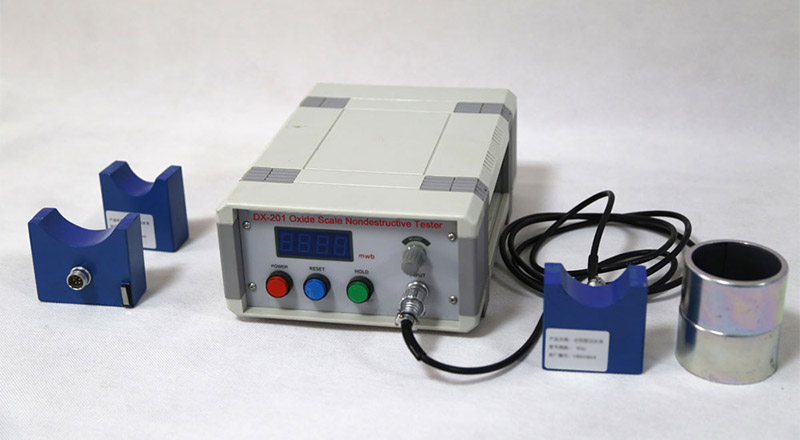

DX-201-Oxide-Scale-Tester-2

仪器配置
● DX-201氧化皮检测仪一台;
● 充电电源线一根(或充电器变压器一个);
● 探头连接线一根;
● 测试探头一个(可根据实际使用情况配置不同尺寸的探头若干);
● 说明书一份;
● 保修卡一份;



技术指标
● 供电电源:交流220V/0.5A;
● 测试量程:20.00mWb带峰值保持功能;
● 测试直流磁场准确度优于:1.0%(对应每档满量程);
● 磁场最小分辨率:10uWb;
● 体 积:250mm×180mm×100mm;
● 重 量:1.2kg;
● 使用环境:0℃至+50℃,湿度:35~80%;



使用说明
● 使用前请先阅读说明书,以便于使用,也避免给您带来不必要的麻烦。然后检查仪器配置是否齐全。
● 开机:根据测试管道的尺寸型号选择配套的测试探头与FE-201氧化皮检测仪进行连接,然后按下仪器前面板上的红色的“POWER”电源开关,开关有红灯点亮指示,表头有数字显示。显示为“0.00”。
● 调零:开机后,表头显示值会有跳动,旋转“ADJUST”调零旋钮,如读数跳得更快了便反方向调节,使读数稳定。读数跳动一般在每秒一个字以下即可正常使用,如调到每十秒跳动一个字以下使用效果更好。
● 清零:将探头放在无磁或无铁镍金属的地方,按下仪器前面板的“RESET”键或探头上的轻触开关,表头归零。
● 测量:先将检测仪的探头贴着模拟管道移动进行测量,仪器表头会有相应的读数变化,如探头固定不动,读数也会是一个稳定的数值。这样了解测试数据与氧化物堆积状况的数据比例关系,确定需要切割的对应数据量。如模拟管内放入了须切割的程度的氧化物,检测仪显示的结果是“4.00mWb”,那么这个值就是一个参考值了。野外测试时将探头在管道上滑动,遇到有堵塞区间,检测仪的表头读数会迅速增加,如“4.10mWb”,在此位置进行3次左右的检验,确定三次数据的平均值大小,根据实验数据确定是否进行切割清堵。测试过程建议经常清零,可将探头远离管道,如空中,然后清零,以减少仪器的漂移累计而产生读数误差。
● 充电:检测仪一次饱和充电可连续使用4小时,如果电量不够会出现如下现象:开机表头无显示;表头显示为零,测试无读数变化;测试结果明显偏低。这时须进行8-12小时的充电,使电池再次饱和,方能使用。长时间不使用的情况下,建议每个月进行一次充电,充电时间8小时左右。

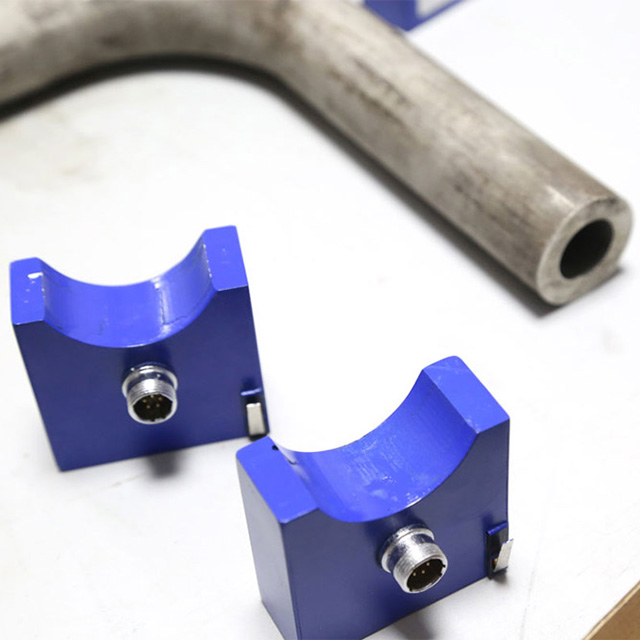

● 可选择探头型号:Ø38mm,Ø47mm,Ø51mm,Ø57mm,Ø63.5mm,也可以按用户要求任意选择制作,测试探头不由于管道的厚度和直径变化影响测试敏感度。
● 其他:峰值锁定。按下仪器面板的“HOLD”键,开通峰值锁定功能,表头便会显示这次测试过程中的最大值。再按下此键取消锁定功能。它适用于磁场快速变化的地方,在管道测试中建议谨慎使用,因为在一段管道的测试中,开通此锁定功能,表头会锁定只显示一个最大值,如“4.100”,那么到底是一处还是多处?在什么位置?最终还是要取消这个锁定,通过慢慢的移动探头,从而确定位置。



^^
