一维轴向探头

轴向探头，通常为圆形，测试区域为前端一毫米处；主要适用于空间磁场，表磁测量或交变脉冲磁场测量；具有高线性度，低温度系数，高稳定性，高重复性等特点；多种标配尺寸，可定制长度，宽度与厚度；也可定制在特殊领域下的磁场测量探头，如高温，低温或高频等。

ꄴ前一个：二维霍尔探头

ꄲ后一个：一维横向探头

高精度一维轴向探头：

探头长度可定制; 可定制阵列探头
探头加装温度传感器
配置DX-130，DX-150以上机型

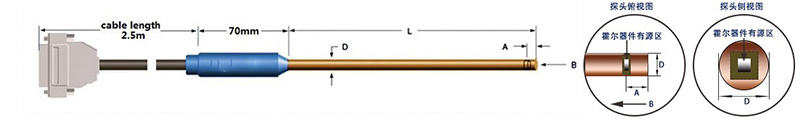

型号 Model	L(cm) approx	D(mm) max	A (mm)	有源区直径 Active area(mm)	频率范围Frequency range	满量程 Full Scale (Standard)	精度（线性度）Magnetic linearity(%rdg)	工作温区Operating temp range	零场温度系数 Zero Field Temperature Coefficient （max）	温度系数 Temp coefficient(max)	封装材料 Encapsulation material
型号 Model	L(cm) approx	D(mm) max	A (mm)	有源区直径 Active area(mm)	频率范围Frequency range	满量程 Full Scale (Standard)	精度（线性度）Magnetic linearity(%rdg)	工作温区Operating temp range	零场温度系数 Zero Field Temperature Coefficient （max）	温度系数 Temp coefficient(max)	封装材料 Encapsulation material
1ADX800F	10/25/50	5	1±0.1	0.15	DC-50kHz	30kG	±0.2% ~ 30kG	-10℃ ~ +100℃	±0.08 G/℃	±0.015%/℃	黄铜 Brass
1ADX801F	10/25/50	3	1±0.1	0.15	DC-50kHz	30kG	±0.2% ~ 30kG	-10℃ ~ +100℃	±0.08 G/℃	±0.015%/℃	黄铜 Brass
1ADX802F	10/25/50	2	1±0.1	0.15	DC-50kHz	30kG	±0.2% ~ 30kG	-10℃ ~ +100℃	±0.08 G/℃	±0.015%/℃	黄铜 Brass
1ADX803F	10/25/50	1.5	1±0.1	0.15	DC-50kHz	30kG	±0.2% ~ 30kG	-10℃ ~ +100℃	±0.08 G/℃	±0.015%/℃	黄铜 Brass
1ADX804F	10/25/50	1.2	0.5±0.1	0.15	DC-50kHz	30kG	±0.2% ~ 30kG	-10℃ ~ +100℃	±0.08 G/℃	±0.015%/℃	黄铜 Brass
1ADX805F	10/25/50	0.9	0.5±0.1	0.1	DC-50kHz	30kG	±0.2% ~ 30kG	-10℃ ~ +100℃	±0.08 G/℃	±0.015%/℃	黄铜 Brass
1ADX806F	10/25/50	0.75	0.5±0.1	0.1	DC-50kHz	30kG	±0.2% ~ 30kG	-10℃ ~ +100℃	±0.08 G/℃	±0.015%/℃	黄铜 Brass

超高精度一维轴向探头:

探头长度可定制; 可定制阵列探头
探头加装温度传感器
配置DX-180，DX-210，DX-360以上机型

型号 Model	L(cm) approx	D(mm) max	A (mm)	有源区直径 Active area(mm)	频率范围Frequency range	满量程 Full Scale (Standard)	精度（线性度）Magnetic linearity(%rdg)	工作温区Operating temp range	零场温度系数 Zero Field Temperature Coefficient （max）	温度系数 Temp coefficient(max)	封装材料 Encapsulation material
型号 Model	L(cm) approx	D(mm) max	A (mm)	有源区直径 Active area(mm)	频率范围Frequency range	满量程 Full Scale (Standard)	精度（线性度）Magnetic linearity(%rdg)	工作温区Operating temp range	零场温度系数 Zero Field Temperature Coefficient （max）	温度系数 Temp coefficient(max)	封装材料 Encapsulation material
1HADX 800F	10/25/50	5	1±0.1	0.15	DC-1000kHz	300kG	±0.05% ~ 30kG	-10℃ ~ +100℃	±0.08 G/℃	±0.007%/℃	黄铜 Brass
1HADX 801F	10/25/50	3	1±0.1	0.15	DC-1000kHz	300kG	±0.05% ~ 30kG	-10℃ ~ +100℃	±0.08 G/℃	±0.007%/℃	黄铜 Brass
1HADX 802F	10/25/50	2	1±0.1	0.15	DC-1000kHz	300kG	±0.05% ~ 30kG	-10℃ ~ +100℃	±0.08 G/℃	±0.007%/℃	黄铜 Brass
1HADX 803F	10/25/50	1.5	1±0.1	0.15	DC-1000kHz	300kG	±0.05% ~ 30kG	-10℃ ~ +100℃	±0.08 G/℃	±0.007%/℃	黄铜 Brass
1HADX 804F	10/25/50	1.2	0.5±0.1	0.15	DC-1000kHz	300kG	±0.05% ~ 30kG	-10℃ ~ +100℃	±0.08 G/℃	±0.007%/℃	黄铜 Brass
1HADX 805F	10/25/50	0.9	0.5±0.1	0.1	DC-1000kHz	300kG	±0.5% ~ 30kG	-10℃ ~ +100℃	±0.08 G/℃	±0.007%/℃	黄铜 Brass
1HADX 806F	10/25/50	0.75	0.5±0.1	0.1	DC-1000kHz	300kG	±0.5% ~ 30kG	-10℃ ~ +100℃	±0.08 G/℃	±0.007%/℃	黄铜 Brass

温度补偿型高精度一维轴向探头（含温度传感器）：

型号 Model	L(cm) approx	D(mm) max	A (mm)	有源区直径 Active area(mm)	频率范围Frequency range	满量程 Full Scale (Standard)	精度（线性度）Magnetic linearity(%rdg)	工作温区Operating temp range	零场温度系数 Zero Field Temperature Coefficient （max）	温度系数 Temp coefficient(max)	封装材料 Encapsulation material
型号 Model	L(cm) approx	D(mm) max	A (mm)	有源区直径 Active area(mm)	频率范围Frequency range	满量程 Full Scale (Standard)	精度（线性度）Magnetic linearity(%rdg)	工作温区Operating temp range	零场温度系数 Zero Field Temperature Coefficient （max）	温度系数 Temp coefficient(max)	封装材料 Encapsulation material
1ADX 800FT	10/25/50	5	1±0.1	0.15	DC-100kHz	30kG	±0.2% ~ 30kG	-10℃ ~ +100℃	±0.08 G/℃	±0.01%/℃	黄铜 Brass
1ADX 801FT	10/25/50	3	1±0.1	0.15	DC-100kHz	30kG	±0.2% ~ 30kG	-10℃ ~ +100℃	±0.08 G/℃	±0.01%/℃	黄铜 Brass
1ADX 802FT	10/25/50	2	1±0.1	0.15	DC-100kHz	30kG	±0.2% ~ 30kG	-10℃ ~ +100℃	±0.08 G/℃	±0.01%/℃	黄铜 Brass
1ADX 803FT	10/25/50	1.5	1±0.1	0.15	DC-100kHz	30kG	±0.2% ~ 30kG	-10℃ ~ +100℃	±0.08 G/℃	±0.01%/℃	黄铜 Brass
1ADX 804FT	10/25/50	1.2	0.5±0.1	0.15	DC-100kHz	30kG	±0.2% ~ 30kG	-10℃ ~ +100℃	±0.08 G/℃	±0.01%/℃	黄铜 Brass
1ADX 805FT	10/25/50	0.9	0.5±0.1	0.1	DC-100kHz	30kG	±0.2% ~ 30kG	-10℃ ~ +100℃	±0.08 G/℃	±0.01%/℃	黄铜 Brass
1ADX 806FT	10/25/50	0.75	0.5±0.1	0.1	DC-100kHz	30kG	±0.2% ~ 30kG	-10℃ ~ +100℃	±0.08 G/℃	±0.01%/℃	黄铜 Brass

温度补偿型耐高温高精度轴向探头（含温度传感器）：

型号 Model	L(cm) approx	D (mm) max	A (mm)	有源区直径 Active area(mm)	频率范围Frequency range	满量程 Full Scale (Standard)	精度（线性度）Magnetic linearity(%rdg)	工作温区Operating temp range	零场温度系数 Zero Field Temperature Coefficient （max）	温度系数Temp coefficient (max)	封装材料Encapsulation material
型号 Model	L(cm) approx	D (mm) max	A (mm)	有源区直径 Active area(mm)	频率范围Frequency range	满量程 Full Scale (Standard)	精度（线性度）Magnetic linearity(%rdg)	工作温区Operating temp range	零场温度系数 Zero Field Temperature Coefficient （max）	温度系数Temp coefficient (max)	封装材料Encapsulation material
1ADX 800FHT	10/25/50	5	1±0.1	0.15	DC-50kHz	30kG	±0.2% ~ 30kG	-10℃ ~ +200℃	±0.08 G/℃	±0.01%/℃	黄铜 Brass
1ADX 801FHT	10/25/50	3	1±0.1	0.15	DC-50kHz	30kG	±0.2% ~ 30kG	-10℃ ~ +200℃	±0.08 G/℃	±0.01%/℃	黄铜 Brass
1ADX 802FHT	10/25/50	2	1±0.1	0.15	DC-50kHz	30kG	±0.2% ~ 30kG	-10℃ ~ +200℃	±0.08 G/℃	±0.01%/℃	黄铜 Brass
1ADX 803FHT	10/25/50	1.5	1±0.1	0.15	DC-50kHz	30kG	±0.2% ~ 30kG	-10℃ ~ +200℃	±0.08 G/℃	±0.01%/℃	黄铜 Brass
1ADX 804FHT	10/25/50	1.2	0.5±0.1	0.15	DC-50kHz	30kG	±0.2% ~ 30kG	-10℃ ~ +200℃	±0.08 G/℃	±0.01%/℃	黄铜 Brass
1ADX 805FHT	10/25/50	0.9	0.5±0.1	0.1	DC-50kHz	30kG	±0.2% ~ 30kG	-10℃ ~ +200℃	±0.08 G/℃	±0.01%/℃	黄铜 Brass
1ADX 806FHT	10/25/50	0.75	0.5±0.1	0.1	DC-50kHz	30kG	±0.2% ~ 30kG	-10℃ ~ +200℃	±0.08 G/℃	±0.01%/℃	黄铜 Brass

温度补偿型耐低温高精度一维轴向探头（含温度传感器）：

型号 Model	L(cm) approx	D (mm) max	A (mm)	有源区直径 Active area(mm)	频率范围Frequency range	满量程 Full Scale (Standard)	精度（线性度）Magnetic linearity(%rdg)	工作温区Operating temp range	零场温度系数 Zero Field Temperature Coefficient （max）	温度系数 Temp coefficient (max)	封装材料 Encapsulation material
型号 Model	L(cm) approx	D (mm) max	A (mm)	有源区直径 Active area(mm)	频率范围Frequency range	满量程 Full Scale (Standard)	精度（线性度）Magnetic linearity(%rdg)	工作温区Operating temp range	零场温度系数 Zero Field Temperature Coefficient （max）	温度系数 Temp coefficient (max)	封装材料 Encapsulation material
1ADX 800FLT	10/25/50	5	1±0.1	0.15	DC-30kHz	300kG	±0.2% ~ 30kG	-269℃ ~ +75℃	±0.08 G/℃	±0.01%/℃	黄铜 Brass
1ADX 801FLT	10/25/50	3	1±0.1	0.15	DC-30kHz	300kG	±0.2% ~ 30kG	-269℃ ~ +75℃	±0.08 G/℃	±0.01%/℃	黄铜 Brass
1ADX 802FLT	10/25/50	2	1±0.1	0.15	DC-30kHz	300kG	±0.2% ~ 30kG	-269℃ ~ +75℃	±0.08 G/℃	±0.01%/℃	黄铜 Brass
1ADX 803FLT	10/25/50	1.5	1±0.1	0.15	DC-30kHz	300kG	±0.2% ~ 30kG	-269℃ ~ +75℃	±0.08 G/℃	±0.01%/℃	黄铜 Brass
1ADX 804FLT	10/25/50	1.2	0.5±0.1	0.15	DC-30kHz	300kG	±0.2% ~ 30kG	-269℃ ~ +75℃	±0.08 G/℃	±0.01%/℃	黄铜 Brass
1ADX 805FLT	10/25/50	0.9	0.5±0.1	0.1	DC-30kHz	300kG	±0.2% ~ 30kG	-269℃ ~ +75℃	±0.08 G/℃	±0.01%/℃	黄铜 Brass
1ADX 806FLT	10/25/50	0.75	0.5±0.1	0.1	DC-30kHz	300kG	±0.2% ~ 30kG	-269℃ ~ +75℃	±0.08 G/℃	±0.01%/℃	黄铜 Brass

温度补偿型耐高低温高精度一维轴向探头（含温度传感器）：

型号 Model	L(cm) approx	D (mm) max	A (mm)	有源区直径 Active area(mm)	频率范围Frequency range	满量程Full Scale (Standard)	精度（线性度）Magnetic linearity(%rdg)	工作温区Operating temp range	零场温度系数Zero Field Temperature Coefficient （max）	温度系数 Temp coefficient(max)	封装材料Encapsulation material
型号 Model	L(cm) approx	D (mm) max	A (mm)	有源区直径 Active area(mm)	频率范围Frequency range	满量程Full Scale (Standard)	精度（线性度）Magnetic linearity(%rdg)	工作温区Operating temp range	零场温度系数Zero Field Temperature Coefficient （max）	温度系数 Temp coefficient(max)	封装材料Encapsulation material
1ADX 800FLHT	10/25/50	5	1±0.1	0.15	DC-30kHz	30kG	±0.2% ~ 30kG	-196℃ ~ +200℃	±0.08 G/℃	±0.01%/℃	黄铜 Brass
1ADX 801FLHT	10/25/50	3	1±0.1	0.15	DC-30kHz	30kG	±0.2% ~ 30kG	-196℃ ~ +200℃	±0.08 G/℃	±0.01%/℃	黄铜 Brass
1ADX 802FLHT	10/25/50	2	1±0.1	0.15	DC-30kHz	30kG	±0.2% ~ 30kG	-196℃ ~ +200℃	±0.08 G/℃	±0.01%/℃	黄铜 Brass
1ADX 803FLHT	10/25/50	1.5	1±0.1	0.15	DC-30kHz	30kG	±0.2% ~ 30kG	-196℃ ~ +200℃	±0.08 G/℃	±0.01%/℃	黄铜 Brass
1ADX 804FLHT	10/25/50	1.2	0.5±0.1	0.15	DC-30kHz	30kG	±0.2% ~ 30kG	-196℃ ~ +200℃	±0.08 G/℃	±0.01%/℃	黄铜 Brass
1ADX 805FLHT	10/25/50	0.9	0.5±0.1	0.1	DC-30kHz	30kG	±0.2% ~ 30kG	-196℃ ~ +200℃	±0.08 G/℃	±0.01%/℃	黄铜 Brass
1ADX 806FLHT	10/25/50	0.75	0.5±0.1	0.1	DC-30kHz	30kG	±0.2% ~ 30kG	-196℃ ~ +200℃	±0.08 G/℃	±0.01%/℃	黄铜

高频高精度一维轴向探头:

型号 Model	L(cm) approx	D (mm) max	A (mm)	有源区直径 Active area(mm)	频率范围Frequency range	满量程 Full Scale (Standard)	精度（线性度）Magnetic linearity(%rdg)	工作温区Operating temp range	零场温度系数 Zero Field Temperature Coefficient （max）	温度系数 Temp coefficient(max)	封装材料Encapsulation material
型号 Model	L(cm) approx	D (mm) max	A (mm)	有源区直径 Active area(mm)	频率范围Frequency range	满量程 Full Scale (Standard)	精度（线性度）Magnetic linearity(%rdg)	工作温区Operating temp range	零场温度系数 Zero Field Temperature Coefficient （max）	温度系数 Temp coefficient(max)	封装材料Encapsulation material
1ADX 800FH	10/25/50	5	1±0.1	0.15	DC-100kHz	30kG	±0.2% ~ 30kG	-10℃ ~ +75℃	±0.08 G/℃	±0.01%/℃	塑纤 Plastic fiber
1ADX 801FH	10/25/50	3	1±0.1	0.15	DC-100kHz	30kG	±0.2% ~ 30kG	-10℃ ~ +75℃	±0.08 G/℃	±0.01%/℃	塑纤 Plastic fiber
1ADX 802FH	10/25/50	2	1±0.1	0.15	DC-100kHz	30kG	±0.2% ~ 30kG	-10℃ ~ +75℃	±0.08 G/℃	±0.01%/℃	塑纤 Plastic fiber
1ADX 803FH	10/25/50	1.5	1±0.1	0.15	DC-100kHz	30kG	±0.2% ~ 30kG	-10℃ ~ +75℃	±0.08 G/℃	±0.01%/℃	塑纤 Plastic fiber
1ADX 804FH	10/25/50	1.2	0.5±0.1	0.15	DC-100kHz	30kG	±0.2% ~ 30kG	-10℃ ~ +75℃	±0.08 G/℃	±0.01%/℃	塑纤 Plastic fiber
1ADX 805FH	10/25/50	0.9	0.5±0.1	0.1	DC-100kHz	30kG	±0.2% ~ 30kG	-10℃ ~ +75℃	±0.08 G/℃	±0.01%/℃	塑纤 Plastic fiber
1ADX 806FH	10/25/50	0.75	0.5±0.1	0.1	DC-100kHz	30kG	±0.2% ~ 30kG	-10℃ ~ +75℃	±0.08 G/℃	±0.01%/℃	塑纤 Plastic fiber

OEM一维轴向探头：

型号 Model	L(cm) approx	D (mm) max	A (mm)	有源区直径 Active area(mm)	频率范围Frequency range	磁灵敏度Magnetic sensitivity	精度（线性度） Magnetic linearity (%rdg)	工作温区Operating temp range	不平衡电压Unbalance voltage （mv)	温度系数Temp coefficient (max)	封装材料Encapsulation material
1ADX 801A	10/25/50	3.5	1±0.1	0.15	DC-100kHZ	2.5mV/KG to 15mV/KG	<±0.2%to30KG	-20°C to +75°C	≤±0.10	－0.03%/℃	黄铜 Brass
1ADX 801B	10/25/50	3.5	1±0.1	0.15	DC-100kHZ	2.5mV/KG to 15mV/KG	<±0.3%to30KG	-20°C to +75°C	≤±0.20	－0.03%/℃	黄铜 Brass
1ADX 802A	10/25/50	2	1±0.1	0.15	DC-100kHZ	2.5mV/KG to 15mV/KG	<±0.2%to30kG	-20°Ct0 +75°C	≤±0.10	－0.03%/℃	黄铜 Brass
1ADX 802B	10/25/50	2	1±0.1	0.15	DC-100kHZ	2.5mV/KG to 15mV/KG	<±0.3%to30kG	-20°C to +75°C	≤±0.20	－0.03%/℃	黄铜 Brass
1ADX 803A	10/25/50	1.5	1±0.1	0.15	DC-100kHZ	2.5mV/KG to 15mV/KG	<±0.2%to30KG	-20°C to +75°C	≤±0.10	－0.03%/℃	黄铜 Brass
1ADX 803B	10/25/50	1.5	1±0.1	0.15	DC-100kHZ	2.5mV/KG to 15mV/KG	<±0.3%to30KG	-20°C to +75°C	≤±0.20	－0.03%/℃	黄铜 Brass
1ADX 804A	10/25/50	1.2	1±0.1	0.12	DC-100kHZ	2.5mV/KG to 15mV/KG	<±0.2%to(±10kG) <±2%to(±30kG)	-20°C to +75°±C	≤±0.10	－0.03%/℃	黄铜 Brass
1ADX 804B	10/25/50	1.2	1±0.1	0.12	DC-100kHZ	2.5mV/KG to 15mV/KG	<±0.3%to(±10kG) <±3%to(±30kG)	-20°C to +75°±C	≤±0.20	－0.03%/℃	黄铜 Brass
1ADX 805A	10/25/50	0.9	1±0.1	0.12	DC-100kHZ	2.5mV/KG to 15mV/KG	<±0.2%to(±10kG) <±2%to(±30kG)	-20°C to +75°C	≤±0.10	－0.03%/℃	黄铜 Brass
1ADX 805B	10/25/50	0.9	1±0.1	0.12	DC-100kHZ	2.5mV/KG to 15mV/KG	<±0.3%to(±10kG) <±3%to(±30kG)	-20°C to +75°C	≤±0.20	－0.03%/℃	黄铜 Brass
