一维横向探头
横向探头，通常为长方形，测试区域为前端一毫米处；主要适用于空间磁场，表磁测量或交变脉冲磁场测量；具有高线性度，低温度系数，高稳定性，高重复性等特点；多种标配尺寸，可定制长度，宽度与厚度 ；也可定制在特殊领域下的磁场测量探头，如高温，低温或高频等。

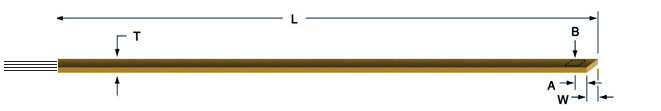

一维横向探头：
探头长度可定制; 可定制 阵列探头
探头加装温度传感器
如果测试频率高于800Hz，建议选择非金属包装，以免影响测试精度
|
型号 |
L(cm) 约 |
T (mm) max |
W (mm) |
A (mm) |
有源区 直径 (mm) |
频率范围 |
满量程 |
精度 (线性度) |
工作温区 |
零场温度 系数 （max） |
温度系数 (max) |
封装 材料 |
|
CDX800F |
6/8/10 |
1 |
2.6 |
1±0.1 |
0.15 |
DC-50kHz |
30kG |
±0.50% ~ 20kG |
-10℃ ~ +75℃ |
±0.11 G/℃ |
±0.015%/℃ |
黄铜 |
|
CDX801F |
6/8/10 |
0.8 |
2.2 |
1±0.1 |
0.15 |
DC-50kHz |
30kG |
±0.50% ~ 20kG |
-10℃ ~ +75℃ |
±0.11 G/℃ |
±0.015%/℃ |
黄铜 |
|
CDX802F |
6/8/10 |
0.6 |
1.7 |
1±0.1 |
0.15 |
DC-50kHz |
30kG |
±0.50% ~ 20kG |
-10℃ ~ +75℃ |
±0.11 G/℃ |
±0.015%/℃ |
黄铜 |
|
MDX801F |
6/8/10 |
0.5 |
1.6 |
1±0.1 |
0.15 |
DC-50kHz |
30kG |
±0.50% ~ 20kG |
-10℃ ~ +75℃ |
±0.11 G/℃ |
±0.015%/℃ |
黄铜 |
|
MDX802F |
6/8/10 |
0.5 |
1.2 |
1±0.1 |
0.15 |
DC-50kHz |
30kG |
±0.50% ~ 20kG |
-10℃ ~ +75℃ |
±0.11 G/℃ |
±0.015%/℃ |
黄铜 |
|
MDX803F （柔性） |
6/8/10 |
0.35 |
1.2/0.8 |
0.2±0.05 |
0.15 |
DC-50kHz |
30kG |
±0.50% ~ 20kG |
-10℃ ~ +75℃ |
±0.11 G/℃ |
±0.015%/℃ |
合成脂 |
|
MMDX804F （柔性） |
6/8/10 |
0.25 |
1.2/0.8 |
0.2±0.05 |
0.1 |
DC-50kHz |
30kG |
±0.50% ~ 20kG |
-10℃ ~ +75℃ |
±0.11 G/℃ |
±0.015%/℃ |
合成脂 |
高精度一维横向探头：
探头长度可定制; 可定制 阵列探头
探头加装温度传感器
如果测试频率高于800Hz，建议选择非金属包装，以免影响测试精度
适用于DX-150，DX-160高斯计
| 型号 |
L(cm)
约
|
T
(mm)
max |
W (mm) |
A (mm) |
有源区
直径
(mm)
|
频率范围 | 满量程 | 精度 （线性度） |
工作温区 |
零场温度
系数
（max） |
温度系数
(max)
|
封装材料 |
| MCDX800F | 6/8/10 | 1 | 2.6 | 1±0.1 | 0.15 | DC-50kHz | 30kG | ±0.2% ~ 30kG | -10℃ ~ +75℃ | ±0.08 G/℃ | ±0.015%/℃ | 黄铜 |
| MCDX801F | 6/8/10 | 0.8 | 2.2 | 1±0.1 | 0.15 | DC-50kHz | 30kG | ±0.2% ~ 30kG | -10℃ ~ +75℃ | ±0.08 G/℃ | ±0.015%/℃ | 黄铜 |
| MCDX802F | 6/8/10 | 0.6 | 1.7 | 1±0.1 | 0.15 | DC-50kHz | 30kG | ±0.2% ~ 30kG | -10℃ ~ +75℃ | ±0.08 G/℃ | ±0.015%/℃ | 黄铜 |
| MMDX801F | 6/8/10 | 0.5 | 1.6 | 1±0.1 | 0.15 | DC-50kHz | 30kG | ±0.2% ~ 30kG | -10℃ ~ +75℃ | ±0.08 G/℃ | ±0.015%/℃ | 黄铜 |
| MMDX802F | 6/8/10 | 0.5 | 1.2 | 1±0.1 | 0.15 | DC-50kHz | 30kG | ±0.2% ~ 30kG | -10℃ ~ +75℃ | ±0.08 G/℃ | ±0.015%/℃ | 黄铜 |
|
MMDX803F
（柔性）
|
6/8/10 | 0.35 | 1.2/0.8 | 0.2±0.05 | 0.15 | DC-50kHz | 30kG | ±0.2% ~ 30kG | -10℃ ~ +75℃ | ±0.08 G/℃ | ±0.015%/℃ | 合成脂 |
|
MMDX804F
（柔性）
|
6/8/10 | 0.25 | 1.2/0.8 | 0.2±0.05 | 0.1 | DC-50kHz | 30kG | ±0.2% ~ 30kG | -10℃ ~ +75℃ | ±0.08 G/℃ | ±0.015%/℃ | 合成脂 |
超高精度一维横向探头：
探头长度可定制; 可定制 阵列探头
探头加装温度传感器
如果测试频率高于800Hz，建议选择非金属包装，以免影响测试精度
适用于DX-180, DX-210, DX-360高斯计
| 型号 | L(cm)约 |
T
(mm)
max |
W (mm) |
A (mm) |
有源区 直径(mm) |
频率范围 | 满量程 | 精度 （线性度） |
工作温区 |
零场温度
系数
（max） |
温度系数(max) |
封装
材料
|
| HCDX800F | 6/8/10 | 1 | 2.6 | 1±0.1 | 0.15 | DC-1000kHz | 300kG | ±0.05% ~ 30kG | -10℃ ~ +100℃ | ±0.06 G/℃ | ±0.007%/℃ | 黄铜 |
| HCDX801F | 6/8/10 | 0.8 | 2.2 | 1±0.1 | 0.15 | DC-1000kHz | 300kG | ±0.05% ~ 30kG | -10℃ ~ +100℃ | ±0.06 G/℃ | ±0.007%/℃ | 黄铜 |
| HCDX802F | 6/8/10 | 0.6 | 1.7 | 1±0.1 | 0.15 | DC-1000kHz | 300kG | ±0.05% ~ 30kG | -10℃ ~ +100℃ | ±0.06 G/℃ | ±0.007%/℃ | 黄铜 |
| HMDX801F | 6/8/10 | 0.5 | 1.6 | 1±0.1 | 0.15 | DC-1000kHz | 300kG | ±0.05% ~ 30kG | -10℃ ~ +100℃ | ±0.06 G/℃ | ±0.007%/℃ | 黄铜 |
| HMDX802F | 6/8/10 | 0.5 | 1.2 | 1±0.1 | 0.15 | DC-1000kHz | 300kG | ±0.05% ~ 30kG | -10℃ ~ +100℃ | ±0.06 G/℃ | ±0.007%/℃ | 黄铜 |
|
HMDX803F
（柔性）
|
6/8/10 | 0.35 | 1.2/0.8 | 0.2±0.05 | 0.15 | DC-1000kHz | 300kG | ±0.2% ~ 30kG | -10℃ ~ +100℃ | ±0.08 G/℃ | ±0.007%/℃ | 合成脂 |
|
HMDX804F
（柔性）
|
6/8/10 | 0.25 | 1.2/0.8 | 0.2±0.05 | 0.1 | DC-1000kHz | 300kG | ±0.5% ~ 30kG | -10℃ ~ +100℃ | ±0.08 G/℃ | ±0.007%/℃ | 合成脂 |

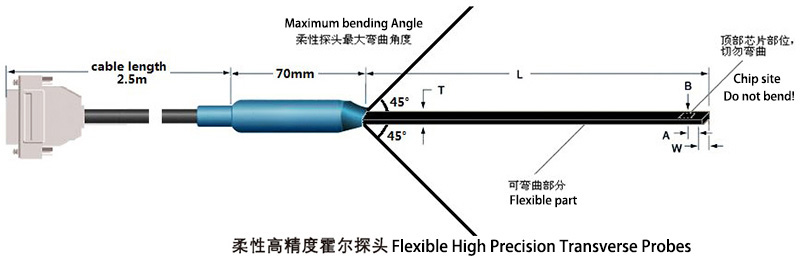

柔性高精度一维横向探头（适合特殊环境或高频）：
| 型号 |
L(cm)
约
|
T
(mm)
max |
W (mm) |
A (mm) |
有源区
直径
(mm)
|
频率范围 | 满量程 | 精度 （线性度） |
工作温区 |
零场温度
系数
（max） |
温度系数
(max)
|
封装
材料
|
| MCDX800F-R | 6/8/10 | 1.5 | 2.4 | 1±0.1 | 0.15 | DC-100kHz | 30kG | ±0.2% ~ 30kG | -10℃ ~ +100℃ | ±0.08 G/℃ | ±0.015%/℃ | 塑胶 |
| MCDX801F-R | 6/8/10 | 1 | 2.6 | 1±0.1 | 0.15 | DC-100kHz | 30kG | ±0.2% ~ 30kG | -10℃ ~ +100℃ | ±0.08 G/℃ | ±0.015%/℃ | 塑胶 |
| MCDX802F-R | 6/8/10 | 0.8 | 2.2 | 1±0.1 | 0.15 | DC-100kHz | 30kG | ±0.2% ~ 30kG | -10℃ ~ +100℃ | ±0.08 G/℃ | ±0.015%/℃ | 塑胶 |
| MCDX803F-R | 6/8/10 | 0.5 | 1.6 | 1±0.1 | 0.15 | DC-100kHz | 30kG | ±0.2% ~ 30kG | -10℃ ~ +100℃ | ±0.08 G/℃ | ±0.015%/℃ | 塑胶 |
高精度温度补偿型一维横向霍尔探头（内置温度传感器）：
| 型号 |
L(cm)
约
|
T
(mm)
max
|
W
(mm)
|
A
(mm)
|
有源区
直径
(mm)
|
频率范围 | 满量程 |
精度
（线性度）
|
工作温区 |
零场温度
系数
（max） |
温度系数
(max)
|
封装
材料
|
| MCDX800F-T | 6/8/10 | 1 | 2.6 | 1±0.1 | 0.15 | DC-100kHz | 30kG | ±0.2% ~ 30kG | -10℃ ~ +100℃ | ±0.08G/℃ | ±0.01%/℃ | 黄铜 |
| MCDX801F-T | 6/8/10 | 0.8 | 2.2 | 1±0.1 | 0.15 | DC-100kHz | 30kG | ±0.2% ~ 30kG | -10℃ ~ +100℃ | ±0.08 G/℃ | ±0.01%/℃ | 黄铜 |
| HCDX800F-T | 6/8/10 | 1 | 2.6 | 1±0.1 | 0.15 | DC-100kHz | 30kG | ±0.05% ~ 30kG | -10℃ ~ +100℃ | ±0.08G/℃ | ±0.01%/℃ | 黄铜 |
| HCDX801F-T | 6/8/10 | 0.8 | 2.2 | 1±0.1 | 0.15 | DC-100kHz | 30kG | ±0.05% ~ 30kG | -10℃ ~ +100℃ | ±0.08 G/℃ | ±0.01%/℃ | 黄铜 |
高精度高磁场一维横向霍尔探头：
| 型号 |
L(cm)
约
|
T
(mm)
max
|
W
(mm)
|
A
(mm)
|
有源区
直径(mm)
|
频率范围 | 满量程 |
精度
（线性度）
|
工作温区 |
零场温度
系数
（max） |
温度系数(max) |
封装
材料
|
| HCDX800F-H | 6/8/10 | 1 | 2.6 | 1±0.1 | 0.15 | DC-100kHz | 300kG |
±0.05% ~ 30kG |
-10℃ ~ +100℃ | ±0.08G/℃ | ±0.01%/℃ | 黄铜 |
| HCDX801F-H | 6/8/10 | 0.8 | 2.2 | 1±0.1 | 0.15 | DC-100kHz | 300kG | ±0.05% ~ 30kG ±0.8% ~ 50kG ±1.5% ~ 100kG ±5% ~ 300kG |
-10℃ ~ +100℃ | ±0.08G/℃ | ±0.01%/℃ | 黄铜 |
高精度低磁场一维横向霍尔探头：
| 型号 |
L(cm)
约
|
T
(mm)
max
|
W (mm) |
A (mm) |
分辨率 | 满量程 |
精度
(线性度)
|
工作温区 |
零场温度
系数
（max）
|
温度系数
(max)
|
封装
材料
|
| LDX801F | 4.5/7 | 2.8 | 10 | 2±0.1 | 0.1uT | 300uT |
±0.2% ~ 100μt
±0.4% ~ 300μT
|
-10℃ ~ +75℃ | ±0.08 G/℃ | ±0.05%/℃ | 纤维 |
| LDX802F | 4.5/7 | 2.3 | 10 | 2±0.1 | 0.01uT | 600uT | ±0.2% ~ 100μT ±0.4% ~ 300μT |
-10℃ ~ +75℃ | ±0.08 G/℃ | ±0.015%/℃ | 纤维 |
| LDX803F | 4.5/7 | 3 | 11 | 1±0.1 | 0.01uT | 600uT |
±0.2% ~ 100μT |
-10℃ ~ +75℃ | ±0.08 G/℃ | ±0.015%/℃ | 纤维 |
高精度耐高温温度补偿型一维横向霍尔探头：
| 型号 | L(cm)约 |
T
(mm) max
|
W
(mm)
|
A
(mm)
|
有源区
直径(mm)
|
频率范围 | 满量程 |
精度
（线性度）
|
工作温区 |
零场温度
系数
（max） |
温度系数(max) |
封装
材料
|
| CDX800F-HT | 6/8/10 | 1 | 2.6 | 1±0.1 | 0.15 | DC-50kHz | 30kG | ±0.2% ~ 30kG | -10℃ ~ +195℃ | ±0.08 G/℃ | ±0.007%/℃ | 黄铜 |
| CDX801F-HT | 6/8/10 | 0.8 | 2.2 | 1±0.1 | 0.15 | DC-50kHz | 30kG | ±0.2% ~ 30kG | -10℃ ~ +195℃ | ±0.08 G/℃ | ±0.007%/℃ | 黄铜 |
| CDX802F-HT | 6/8/10 | 0.6 | 1.7 | 1±0.1 | 0.15 | DC-50kHz | 30kG | ±0.2% ~ 30kG | -10℃ ~ +195℃ | ±0.08 G/℃ | ±0.007%/℃ | 黄铜 |
| MDX801F-HT | 6/8/10 | 0.5 | 1.6 | 1±0.1 | 0.15 | DC-50kHz | 30kG | ±0.2% ~ 30kG | -10℃ ~ +195℃ | ±0.08 G/℃ | ±0.007%/℃ | 黄铜 |
| MDX802F-HT | 6/8/10 | 0.5 | 1.2 | 1±0.1 | 0.15 | DC-50kHz | 30kG | ±0.2% ~ 30kG | -10℃ ~ +195℃ | ±0.08 G/℃ | ±0.007%/℃ | 黄铜 |
| MDX803F-HT | 6/8/10 | 0.35 | 1.2/0.8 | 0.2±0.05 | 0.15 | DC-50kHz | 30kG | ±0.2% ~ 30kG | -10℃ ~ +195℃ | ±0.08 G/℃ | ±0.015%/℃ | 合成脂 |
高精度耐低温温度补偿型一维横向霍尔探头：
| 型号 |
L(cm)
约
|
T
(mm)
max
|
W
(mm)
|
A
(mm)
|
有源区直径(mm) | 频率范围 | 满量程 | 精度 （线性度） |
工作温区 | 零场温度系数 （max） |
温度系数(max) |
封装
材料
|
| MCDX800F-LT | 6/8/10 | 1 | 2.6 | 1±0.1 | 0.15 | DC-30kHz | 30kG | ±0.2% ~ 20kG | -269℃ ~ +75℃ | ±0.08 G/℃ | ±0.007%/℃ | 黄铜 |
| MCDX801F-LT | 6/8/10 | 0.8 | 2.2 | 1±0.1 | 0.15 | DC-30kHz | 30kG | ±0.2% ~ 20kG | -269℃ ~ +75℃ | ±0.08 G/℃ | ±0.007%/℃ | 黄铜 |
| MMDX801F-LT | 6/8/10 | 0.5 | 1.6 | 1±0.1 | 0.15 | DC-30kHz | 30kG | ±0.2% ~ 20kG | -269℃ ~ +75℃ | ±0.08 G/℃ | ±0.007%/℃ | 黄铜 |
| MMDX802F-LT | 6/8/10 | 0.5 | 1.2 | 1±0.1 | 0.15 | DC-30kHz | 30kG | ±0.2% ~ 20kG | -269℃ ~ +75℃ | ±0.08 G/℃ | ±0.007%/℃ | 黄铜 |
高精度耐高低温温度补偿型一维横向霍尔探头：
| 型号 |
L(cm)
约
|
T
(mm)
max
|
W (mm) |
A (mm) |
有源区
直径
(mm)
|
频率范围 | 满量程 | 精度 （线性度） |
工作温区 |
零场温度
系数
（max） |
温度系数
(max)
|
封装
材料
|
| HCDX800F-HL | 6/8/10 | 1 | 2.6 | 1±0.1 | 0.15 | DC-30kHz | 30kG | ±0.05% ~ 20kG | -269℃ ~ +200℃ | ±0.08 G/℃ | ±0.007%/℃ | 黄铜 |
| HCDX801F-HL | 6/8/10 | 0.8 | 2.2 | 1±0.1 | 0.15 | DC-30kHz | 30kG | ±0.05% ~ 20kG | -269℃ ~ +200℃ | ±0.08 G/℃ | ±0.007%/℃ | 黄铜 |
| HMDX801F-HL | 6/8/10 | 0.5 | 1.6 | 1±0.1 | 0.15 | DC-30kHz | 30kG | ±0.05% ~ 20kG | -269℃ ~ +200℃ | ±0.08 G/℃ | ±0.007%/℃ | 黄铜 |
| HMDX802F-HL | 6/8/10 | 0.5 | 1.2 | 1±0.1 | 0.15 | DC-30kHz | 30kG | ±0.05% ~ 20kG | -269℃ ~ +200℃ | ±0.08 G/℃ | ±0.007%/℃ | 黄铜 |
超高精度耐低温温度补偿型一维横向霍尔探头：
| 型号 |
L(cm)
约
|
T
(mm)
max
|
W (mm) |
A (mm) |
有源区
直径
(mm)
|
频率范围 | 满量程 | 精度 （线性度） |
工作温区 |
零场温度
系数
（max） |
温度系数
(max)
|
封装
材料
|
| HCDX800F-LT | 6/8/10 | 1 | 2.6 | 1±0.1 | 0.15 | DC-30kHz | 30kG | ±0.05% ~ 20kG | -269℃ ~ +75℃ | ±0.08 G/℃ | ±0.007%/℃ | 黄铜 |
| HCDX801F-LT | 6/8/10 | 0.8 | 2.2 | 1±0.1 | 0.15 | DC-30kHz | 30kG | ±0.05% ~ 20kG | -269℃ ~ +75℃ | ±0.08 G/℃ | ±0.007%/℃ | 黄铜 |
| HMDX801F-LT | 6/8/10 | 0.5 | 1.6 | 1±0.1 | 0.15 | DC-30kHz | 30kG | ±0.05% ~ 20kG | -269℃ ~ +75℃ | ±0.08 G/℃ | ±0.007%/℃ | 黄铜 |
| HMDX802F-LT | 6/8/10 | 0.5 | 1.2 | 1±0.1 | 0.15 | DC-30kHz | 30kG | ±0.05% ~ 20kG | -269℃ ~ +75℃ | ±0.08 G/℃ | ±0.007%/℃ | 黄铜 |
OEM微型横向探头:
长度可按要求自定，如需手柄有金属，塑料两种可选
可在探头内加装温度传感器或镀金
交货期为1-4周（无库存情况下）不含增值税及运费
交货期为1-4周（无库存情况下）不含增值税及运费
|
规格
|
L(cm)
约
|
T
(mm)
max |
W (mm) |
A
(mm)
|
有源区
(直径)
mm
|
测量范围 | 磁灵敏度 | 磁线性度 （精度） |
工作范围 |
不平衡
电压
(mv)
|
温度系数(max) |
封装
材料
|
| CDX801A | 5.5/8 | 0.78 | 2 | 1±0.1 | 0.15 | DC-100KHZ | 2.5mV/KG to 15mV/KG | <±0.2% to 30kG | -20°C to +75°C | ≤±0.10 | －0.03%/C° | 黄铜 |
| CDX801B | 5.5/8 | 0.78 | 2 | 1±0.1 | 0.15 | DC-100KHZ | 2.5mV/KG to 15mV/KG | <±0.3% to 30kG | -20°C to +75°C | ≤±0.20 | －0.03%/C° | 黄铜 |
| CDX802A | 5.5/8 | 0.62 | 1.5 | 1±0.1 | 0.15 | DC-100KHZ | 2.5mV/kG to 15mV/kG | <±0.2% to 30kG | -20°C to +75°C | ≤±0.10 | －0.03%/C° | 黄铜 |
| CDX802B | 5.5/8 | 0.62 | 1.5 | 1±0.1 | 0.15 | DC-100KHZ | 2.5mV/kG to 15mV/kG | <±0.3% to 30kG | -20°C to +75°C | ≤±0.20 | 黄铜 | |
| －0.03%/C° | ||||||||||||
| MDX801A | 5.5/8 | 0.5 | 1.68 | 1±0.1 | 0.15 | DC-100KHZ | 2.5mV/KG to 15mV/KG | <±0.2% to 30kG | -20°C to +75°C | ≤±0.10 | －0.03%/C° | 黄铜 |
| MDX801B | 5.5/8 | 0.5 | 1.68 | 1±0.1 | 0.15 | DC-100KHZ | 2.5mV/KG to 15mV/KG | -20°C to +75°C | ≤±0.20 | －0.03%/C° | 黄铜 | |
| <±0.3% to 30kG | ||||||||||||
| MDX802A （柔性） |
5.5/8 | 0.35 | 0.7 | 0.5±0.05 | 0.15 | DC-100KHZ | 2.5mV/kG to 15mV/kG | <±0.2% to 30kG | -20°C to +75°C | ≤±0.10 | －0.03%/C° |
合成
树脂
|
| MDX802B （柔性） |
5.5/8 | 0.35 | 0.7 | 0.5±0.05 | 0.15 | DC-100KHZ | 2.5mV/kG to 15mV/kG | <±0.3% to 30kG | -20°C to +75°C | ≤±0.20 | －0.03%/C° |
合成
树脂
|
| MDX803A （柔性） |
5.5/8 | 0.2 | 0.7 | 0.5±0.05 | 0.12 | DC-100KHZ | 2.5mV/KG to 15mV/KG | <±0.2% to ±10kG <±2% to ±20kG | -20°C to +75°C | ≤±0.10 | －0.03%/C° |
合成
树脂
|
| MDX803B （柔性） |
5.5/8 | 0.2 | 0.7 | 0.5±0.05 | 0.12 | DC-100KHZ | 2.5mV/KG to 15mV/KG | <±0.3% to ±10kG <±3% to ±20kG | -20°C to +75°C | ≤±0.20 | －0.03%/C° |
合成
树脂
|
……
