DX-210二维高斯计
DX-210型二通道高斯计屏幕采用大尺寸的SVGA 7位显示，可以方便地显示所有需要的信息，并可以作出是否显示的选择。所有的选择可以通过面板上的操作按扭来实现。SVGA显示器可以同时或随意选择显示每一个通道的多种不同的测量值：磁场密度，频率，温度，角度，最大值，最小值，日期，时间。该仪器具有矢量叠加功能，可以选配世界上最小尺寸探头（0.25mm）及高低温型（-269 ºC- 200 ºC）探头，变速采集（0-300次/秒）适应高速采集测试。
产品特性：
|
自动识别探头系数和个数 |
自动零点，自动/手动量程 |
探头校正 ，记忆操作模式 |
|
测量图形显示，曲线自绘 |
RS-232C接口/USB数据通讯 |
报警、滤波，指令集，专业绘图软件 |
|
数据存储(自动/手动) /阅读 |
可供选择的各温区探头超过几十种 |
矢量叠加测量值和磁场角度测试值 |
技术指标：
|
型号：DX-210 |
||
|
|
0.1mT = 1Gs |
|
|
量程 |
±300KG |
|
|
分辨率 |
0.1mG（10nT） |
|
|
精度（显示值） |
直流 |
读数的±0.05％±0.005％量程 |
|
交流 |
读数的±1％±0.5％量程 |
|
|
频率范围 |
DC—500KHz(显示至2K) |
|
|
模拟输出 |
输出电压 |
±3V F.S. |
|
连接器 |
标准BNC |
|
|
附加影响 |
温度系数 |
±（0.01％±1 count）/ºC |
|
温度范围 |
工作温度 |
0ºC至50ºC |
|
储存温度 |
-20ºC至60ºC |
|
|
面板显示 |
VGA，800 x 480像素，7英寸彩色屏幕 |
|
|
通讯接口 |
RS-232/USB 标准9针”D”型连接器 IEEE-485 标准9针GPIB连接器 |
|
|
供电 |
电压: 220V 频率：50-60 Hz |
|
界面显示：
|
|
|
|
|
单探头DC 直流档 |

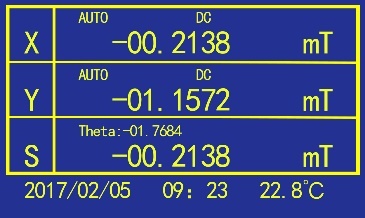

一只二维或二只探头DC 直流档 |

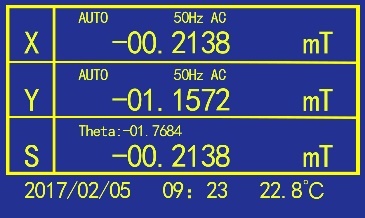

一只二维或二只探头AC 交流档 |
|
只插入一支探头时测量静态磁场，显示当前读数 |
插入二维或二支一维探头时测量静态磁场，分别显示两通道读数及矢量和 |
插入二维或二支一维时测量交变磁场，分别显示两通道有效值读数、所测得频率及矢量和 |
可选配件：
|
数据读取软件
|
探头支架
用于固定探头，提高测量稳定性，消除手持带来的抖动 |
|
零高斯腔
提供一个较小的零磁环境，用于开机后的清零操作 |
USB转RS-232 连接线
用于没有RS-232接口的计算机与高斯计的链接 |
|
数据采集卡
通过BNC连接高斯计，可以提供60KHz的采样速率，使用网口与计算机通信，并配有采集软件。可用于交变磁场、脉冲磁场等非静态场的采集 |
|
标配探头：
| 型号 Model |
L(cm) approx |
D(mm) max | A (mm) |
有源区直径 Active area(mm) | 频率范围Frequency range | 满量程 Full Scale (Standard) |
精度（线性度）Magnetic linearity (%rdg) |
工作温区Operating temp range | 温度系数Temp coefficient(max) | 封装材料Encapsulation material |
| 2ADX801F | 10/25/50 | 4 | 1±0.1 | 0.15 | DC-100kHz | 300kG | ±0.1% ~ 30kG | -10℃ ~ +75℃ | ±0.03%/℃ | 圆形黄铜Circular brass |
……
